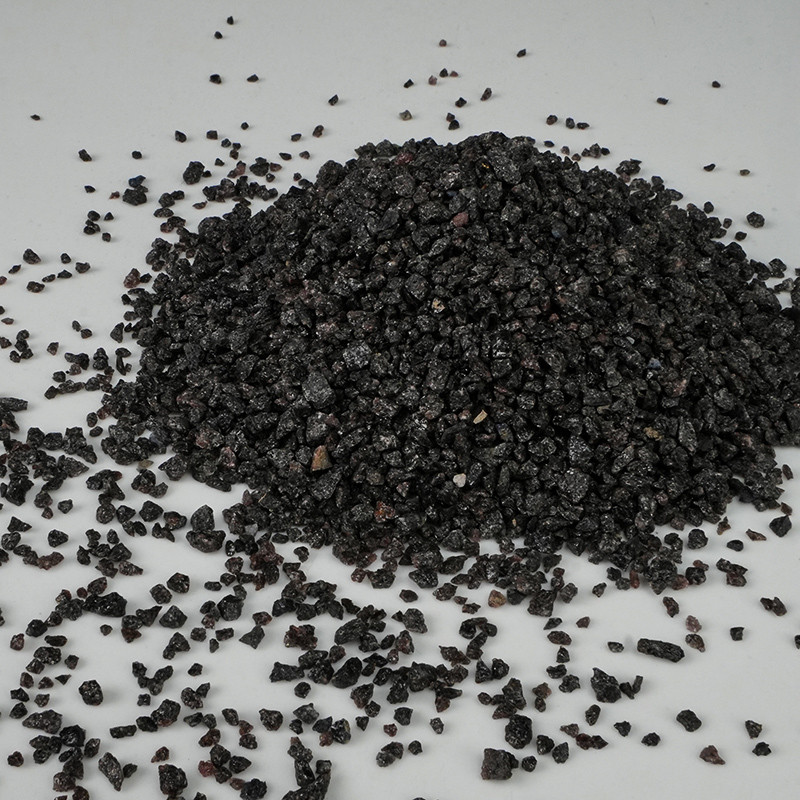

棕刚玉作为工业磨削领域的核心材料，凭借其独特的晶体结构与机械性能，在砂轮制造中占据主要地位。从传统机械加工到精湛制造，棕刚玉砂轮以其高硬度、高韧性及自锐性优势，持续推动着磨削工艺的效率革命。

一、材料特性：高硬度与自锐性的协同优势

棕刚玉的莫氏硬度达9.0，仅次于金刚石，其晶体结构中Al-O键键能高达512kJ/mol，赋予其良好的耐磨性。在磨削过程中，棕刚玉颗粒的微破碎特性（自锐性）可持续暴露新切削刃，避免砂轮钝化。实验数据显示，在连续磨削200小时后，棕刚玉砂轮的磨削力波动率仍低于15%，而普通刚玉砂轮的波动率已达30%以上。

其晶体耐冲击性能同样突出，在高压磨削中，棕刚玉颗粒的断裂韧性（KIC）达3.5MPa·m¹/²，显著高于碳化硅（2.8MPa·m¹/²）。这一特性使其在重负荷磨削中仍能保持颗粒完整性，延长砂轮使用寿命。

二、砂轮设计：从配方优化到结构创新的实践

结合剂体系匹配

树脂结合剂棕刚玉砂轮（如环氧树脂体系）通过调整固化温度（120-180℃）与压力（20-50MPa），可实现砂轮硬度从H到Y级的准确控制。在汽车发动机缸体磨削中，采用H级硬度砂轮可实现Ra0.4μm的表面粗糙度，同时保持砂轮损耗率低于0.05g/min。

陶瓷结合剂砂轮则通过1300-1500℃高温烧结，使棕刚玉颗粒与结合剂形成化学键合。某企业生产的陶瓷结合剂砂轮在高速钢磨削中，线速度达80m/s时仍保持切削稳定性，较树脂砂轮效率提升40%。

粒度级配技术

通过F、P、W三级粒度搭配（如F46-P80-W14），可构建多级切削刃结构。在齿轮磨削中，该技术使砂轮容屑空间提升30%，磨削热降低25%，避免工件烧伤。

三、应用场景：从粗加工到精细磨削的全覆盖

金属材料磨削

在不锈钢锻件粗磨中，棕刚玉砂轮的切削效率是碳化硅砂轮的2倍，且表面残余应力降低50%。对于淬火钢（HRC60以上），采用陶瓷结合剂棕刚玉砂轮可实现0.01mm/min的进给速度，表面粗糙度达Ra0.2μm。

非金属材料加工

在陶瓷基板精细磨削中，微粉级棕刚玉砂轮（W0.5-W5）配合磁流变抛光技术，可将平面度误差控制在±1μm以内，满足5G通信滤波器基板需求。

特种磨削场景

在航空发动机叶片修形中，棕刚玉砂轮通过电镀工艺形成单层磨粒结构，实现0.01mm级轮廓精度控制。其低热导率特性（0.15W/m·K）可减少磨削热对钛合金基体的影响。

四、技术突破：从智能制造到绿色制造的升级

3D打印砂轮技术

采用激光选区烧结技术制备棕刚玉异形砂轮，孔隙率可从传统浇注法的18%降至12%，提升砂轮散热性能。在汽车曲轴磨削中，该技术使砂轮寿命延长至传统工艺的2.5倍。

纳米改性技术

通过溶胶-凝胶法在棕刚玉颗粒表面包覆纳米TiO₂，可提升砂轮抗堵塞能力。在铝合金磨削中，改性砂轮的容屑空间提升40%，磨削比从15:1提升至25:1。

绿色制造工艺

低温烧结技术（1100-1200℃）结合水性结合剂，使砂轮生产能耗降低30%，VOCs排放减少80%。某企业采用该技术生产的环保型砂轮，已通过欧盟RoHS认证。

棕刚玉在砂轮制造中的应用，从传统机械加工到航空航天精湛制造，其高硬度、自锐性及环境适应性持续推动着磨削工艺的边界拓展。
